HG-5玻璃管液位计

螺纹连接玻璃管液位计
螺纹连接玻璃管液位计
螺纹连接玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中直接指示各工业生产过程中各种罐、塔、箱地下贮藏罐等敞口,带压容器内介质液位高度。,其结构简单,测量准确,是传统的现场液位测量工具。
螺纹连接玻璃管液位计仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头,通过与容器连接构成连通器,透过玻璃管可直接显示容器内液位的高度。  仪表在上下阀内都装有钢球,当玻璃管因意外事故破裂时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可防止容器内的液体继续外流。  在仪表的阀端装有阻塞孔螺钉,可供取样时用,或在检修时放出仪表中的残留液体时用
通过焊接在容器上的活套内螺纹配对密封,方便清洗拆卸,与容器组成连接器,透过玻璃管就直接显示容器介质液位高度。
仪表两端均装有针形阀内装有钢球,当玻璃管因意外事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流。
主要技术参数
测量范围(安装中心距L):300、500、600、800、1000、1200、1400、1700、2000 mm等
工作压力:≤1.6MPa
材质:碳钢、不锈钢
工作温度:≤100。C(高于100。C也可非标定作)
连接形式:卡箍 卡盘
其它法兰标准如JB/T、GB、ANSI等,请用户注明。
伴热蒸汽压力:≤0.6MPa
钢球自封压力:≥0.2MPa
玻璃管尺寸有:Φ18,Φ19,Φ20(玻璃管外有铝合金防护罩)
安装中心距L和标尺刻度H的关系
L:300 500 600 800 1000 1200 1400 1700 2000
H:150 350 450 650 850 1050 1250 1550 1850

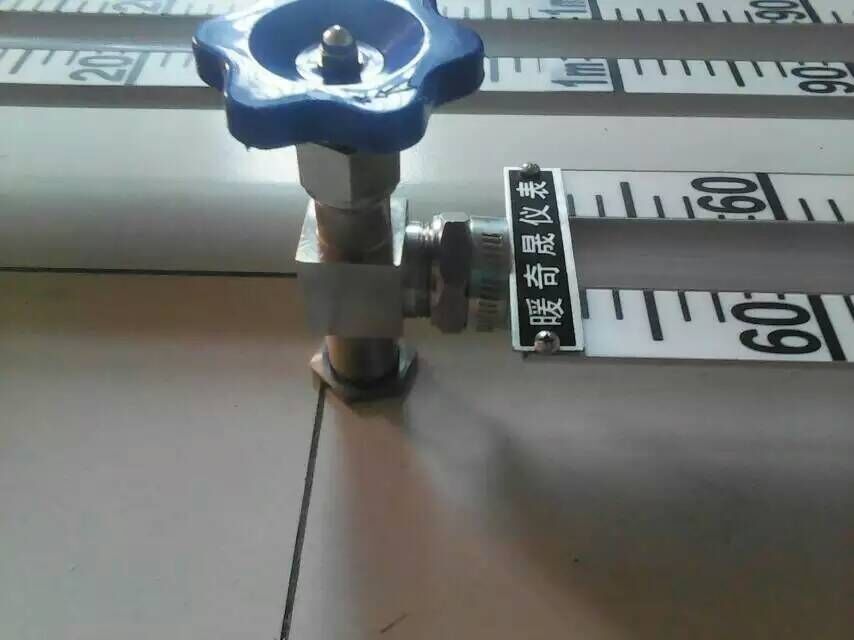

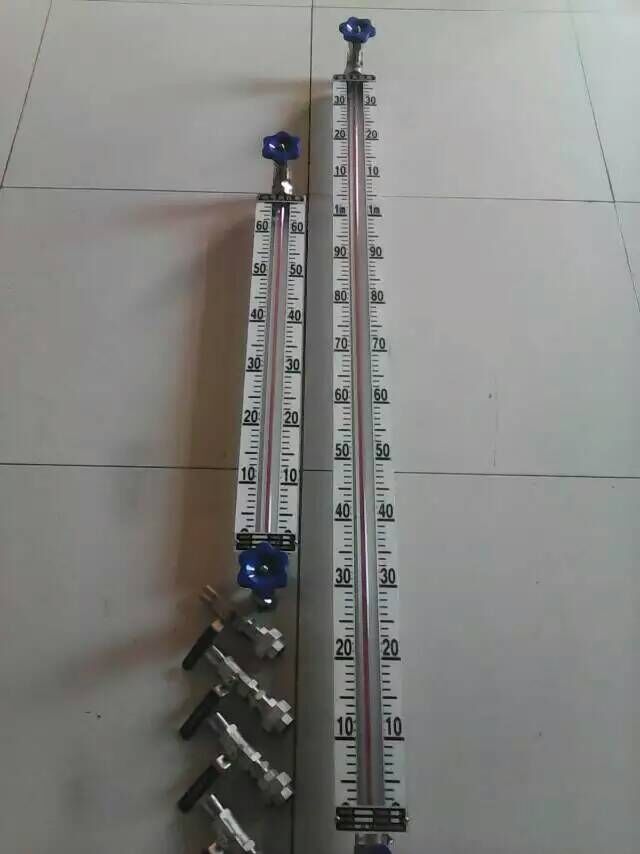

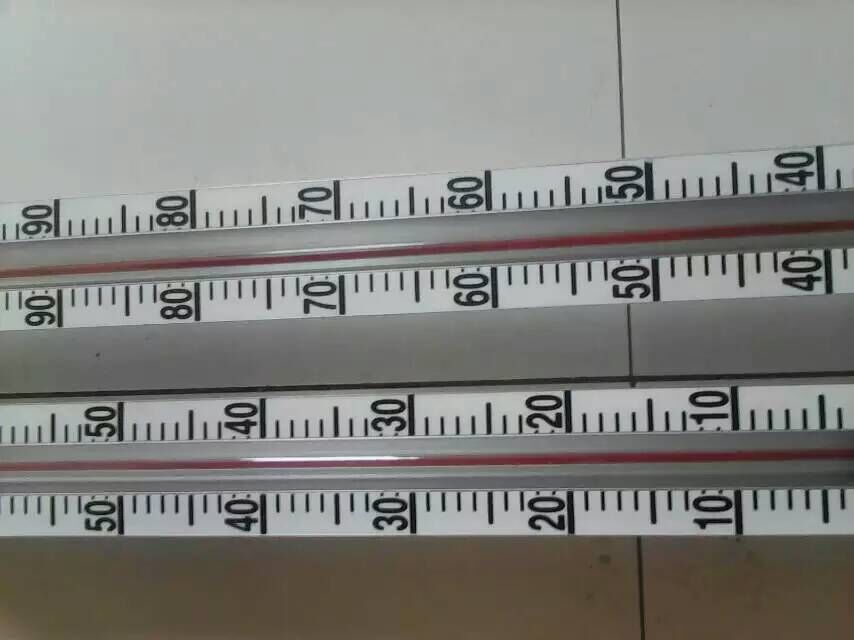

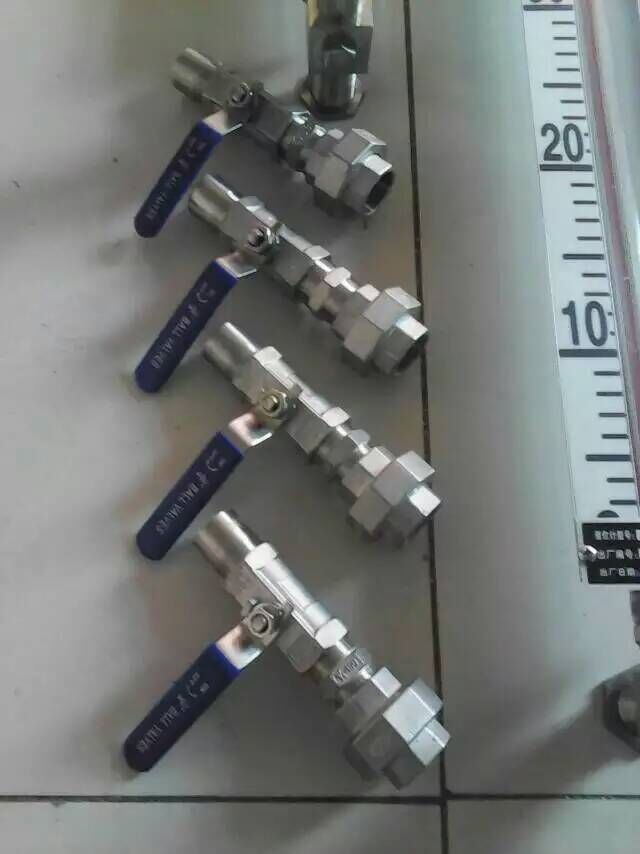

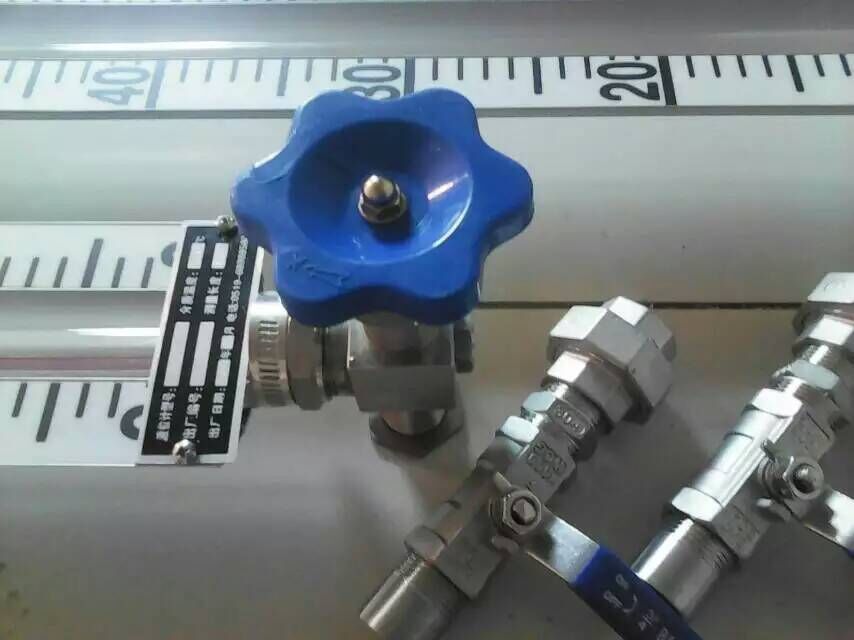

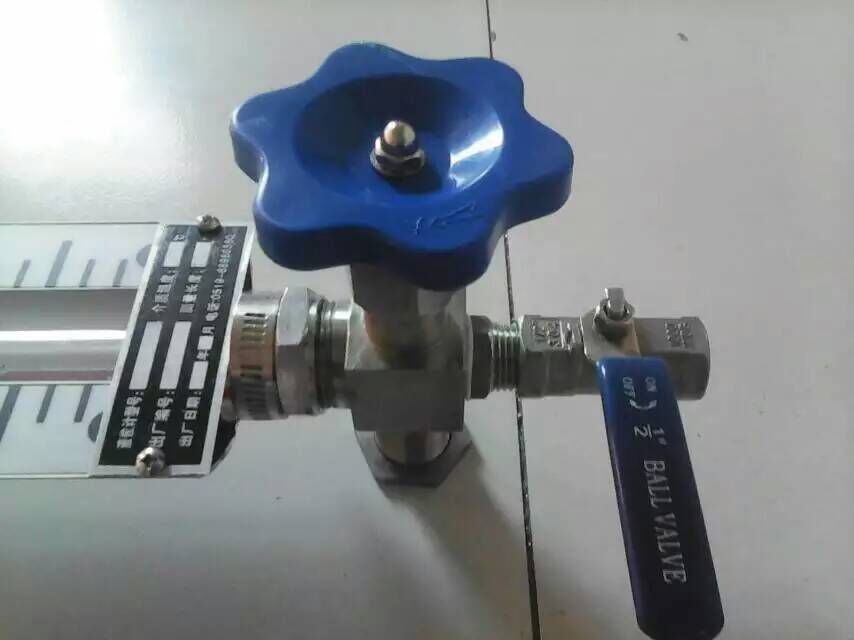

可非标定制长度详情来电咨询以下实物图片可供参考↓



TAG:丝扣玻璃管液位计_外螺纹玻璃管液位计_螺纹连接玻璃管液位计_螺纹玻璃管液位计_螺口玻璃管液位计
