UHC-1W保温夹套磁性浮子液位计

保温夹套磁耦合液位计
保温夹套磁耦合液位计
保温夹套磁耦合液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。

保温夹套磁耦合液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
保温夹套磁耦合液位计适合容器内液体的液位、界位的测量,除现场指示,还可配远传变送器、报警(控制)开关,指示功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。
技术参数:
测量范围:150~8000mm
工作压力:2.5MPa;4.0MPa;6.3MPa
工作温度: -20~100℃;-20~200℃;0~400℃
精确度:±10mm
介质密度: 0.5~2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动:频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤,对于粘度大的介质或测量温度低时易结晶的介质,
可选用加热夹套型液位计
过程连接:侧装式安装法兰: DN20PN2.5;DN25PN4.0;DN25PN6.3
法兰标准:HG20592~20635-97其它法兰标准请用户注明。

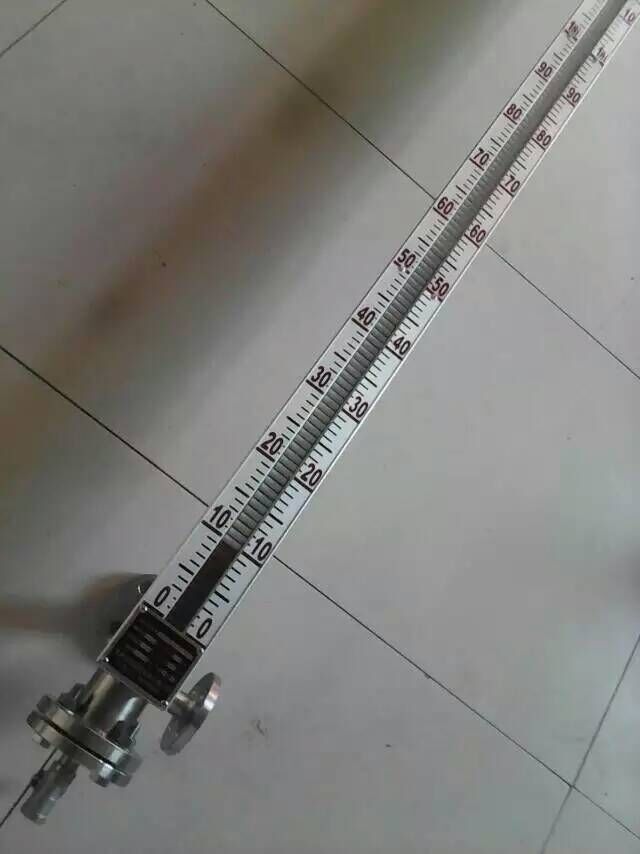

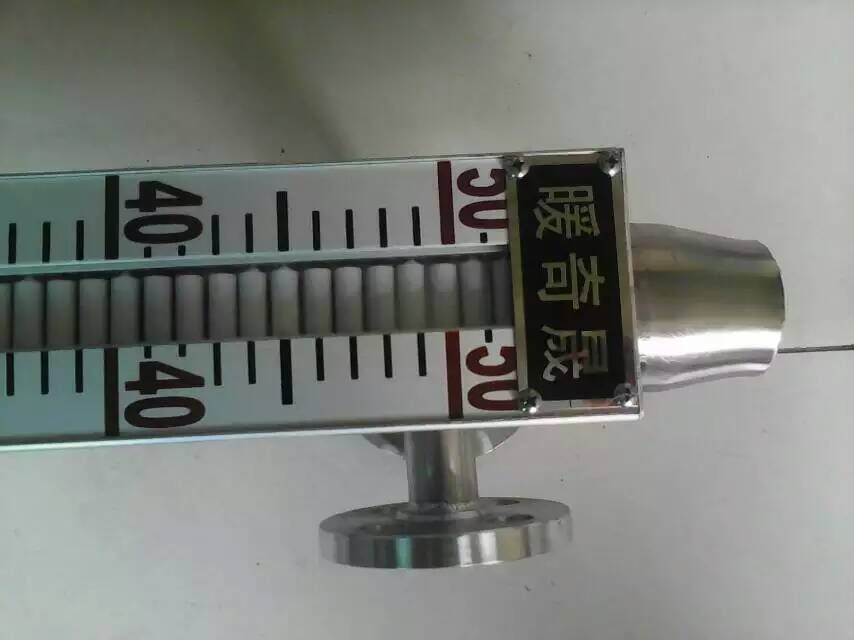

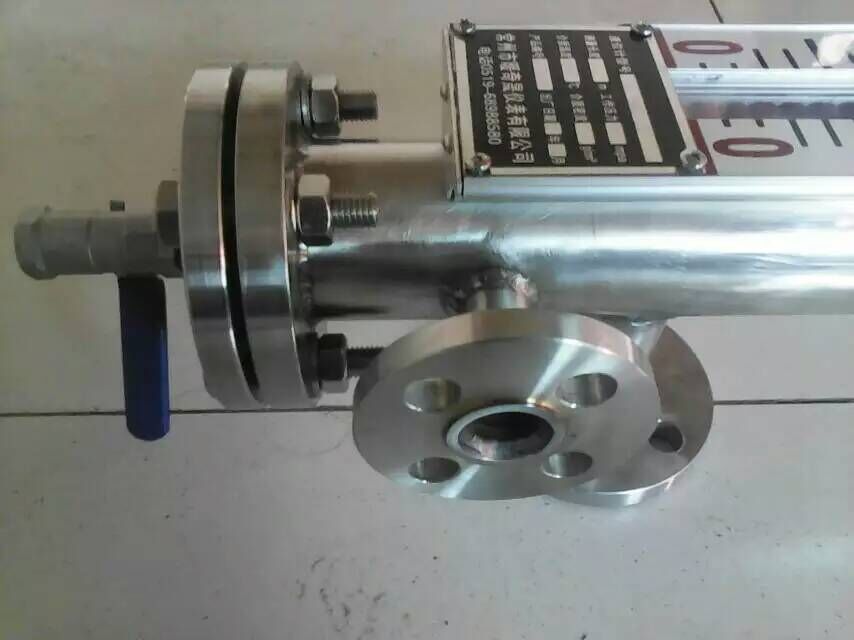

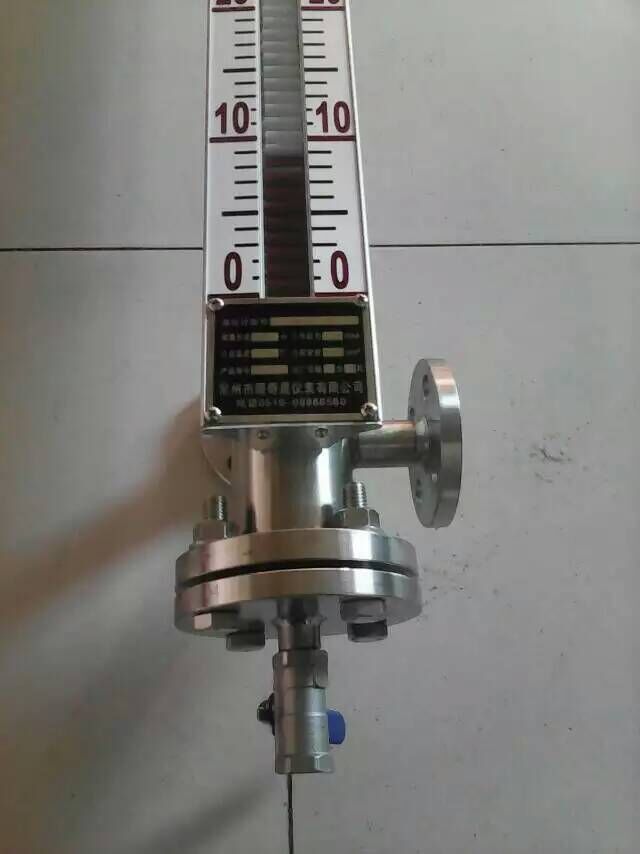

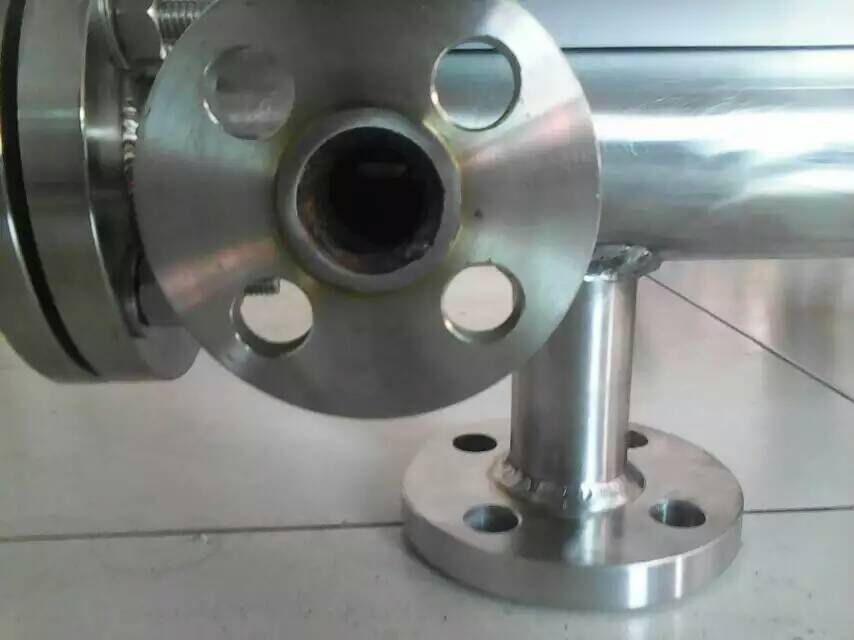

以下图片可供参考 面板根据客户调整以实物为准↓
